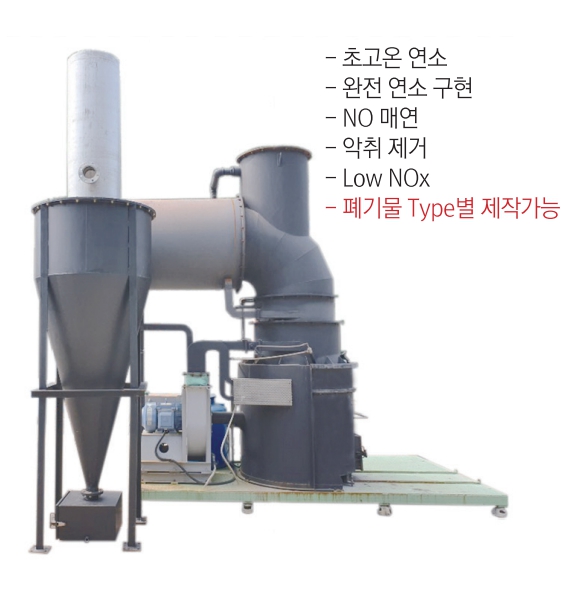

CDS Type Waste Incinerator

선회식 소각로 (200Kg/hr) CDS 친환경 고온 소각 시스템 적용

지구의 환경을 살리는 초고온 CDS 연소시스템은 첨단의 공기 제어기술을 통해 연소로 내에 Air-Curtain을 형성 열손실을 최소화하고 약 1,800℃의 고열로 폐기물을 완전 연소시키는 초고온연소 집적기술 입니다.


▶ 1차 공인시험성적서 한국에너지기기산업진흥회 (KEAA)

Co (ppm) 목표치 100 이하 달성치 25
NOX (ppm) 목표치 100 이하 달성치 29
SO2 (ppm) 목표치 100 이하 0

▶ 2차 공인시험성적서 한국산업기술시험원 (KTL)

연소효율(%) - 달성치 : 99.97
CO (ppm) 목표치 : 100 이하 달성치 : 15.40
NOX (ppm) 목표치 : 100 이하 달성치 : 33.44
연소온도(℃) 목표치 : 1,100 이상 달성치 : 980
DUST (mg/Nm3) 목표치 : 100 이하 달성치 : 29.156

CDS(Centrifugal Divided Space) 고온소각로의 특징과 핵심기술

  • Air-Curtain

    내화벽돌 없이 연소로의 내벽을 Air-Curtain으로 보호 1,800℃ 이상의 고온 소각 온도에서도 연소로 내외벽을 변형없이 보호

  • 원심분리공간분할 연소 방식 채택

    CDS방식은 연소로 내벽면 공기흐름 발생을 기속회 시켜 연소 공기가열 영역 및 연소 영역으로 공간을 분할시키는 선회식 원심 분리 방식

  • 친환경 연소기술

    1,300~2,000℃ 이상 고온으로 완전연소를 실현 불완전 연소 시 발생하는 다이옥신류, CO2 등 유해물질과 독성물질 을 최소화 하는 방식으로 환경오염을 최소화

  • 응용 분야

    고온소각로 연소기술은 완전연소가 쉽지 않은 의자, 폐타이어, 폐그물 등의 해양쓰레기는 물론 다양한 각종 산업 폐기물, 난연성 폐기물, 고위험성 병원폐기물(메르스, 지카바이러스 등), AI와 구제역으로 인해 발생한 동물사체 매립에 따른 매립지의 고갈, 교차오염 등 지구 환경을 위협하는 다양한 각종 폐기물을 가장 효율적으로 처리할 수 있는 친환경 연소 기술입니다.

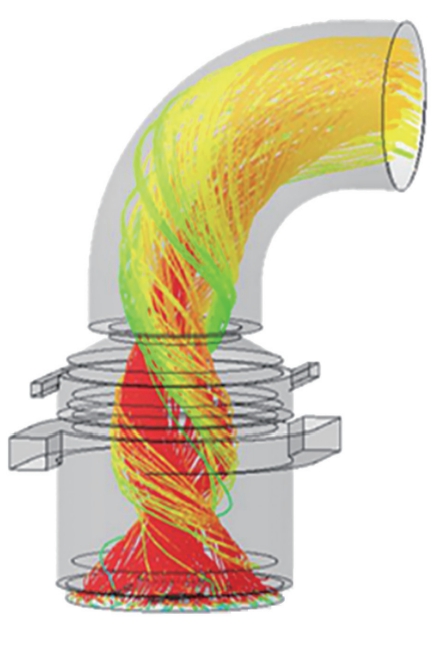

Centrifugal Divided Space

CDS (선회식 연소기술) Technique

높은 예열의 완전연소 구현으로 산업전반에 다양한 적용 가능 청정성과 경제성 확보

    • ▶ 내화벽 또는 수냉식 냉각 설비 불필요

      상온의 냉각공기를 연소실 벽면에 흐르게 하는 최첨단 막냉각 (Film Cooling) 기술을 적용시켜 고온의 연소열로부터 벽면을 보호함.

    • ▶ 완전연소 및 환경친화

      Self pre-heating (400~600℃)에 의한 높은 공기예열로 완전연소를 구현함으로써 대기오염 물질 배출 최소화 : 유해가스 완전 열분해하여 다이옥신과 NOx 배출 최소화

    • ▶ 고온연소

      높은예열로 페트로코크스 및 타이어와 같은 난연성 물질의 초고온 연소가능. 고온연소로 단순 열공급에서 발전/첨단산업으로 활용가능.

    • ▶ 클링커 발생 방지

      연소로 인한 부압과 연료부근의 강한 선회 유동 으로 바닥재/비산재는 원심분리 됨과 동시에 연소로 하단의 재실로 배출됨으로서 클링커 발생 원인 제거함.

      안정적 운전으로 열적 변형이 작아 10년이상 수명 보장.

      ※ 클링커: 연소시 열에의해 생성되는 괴상물질

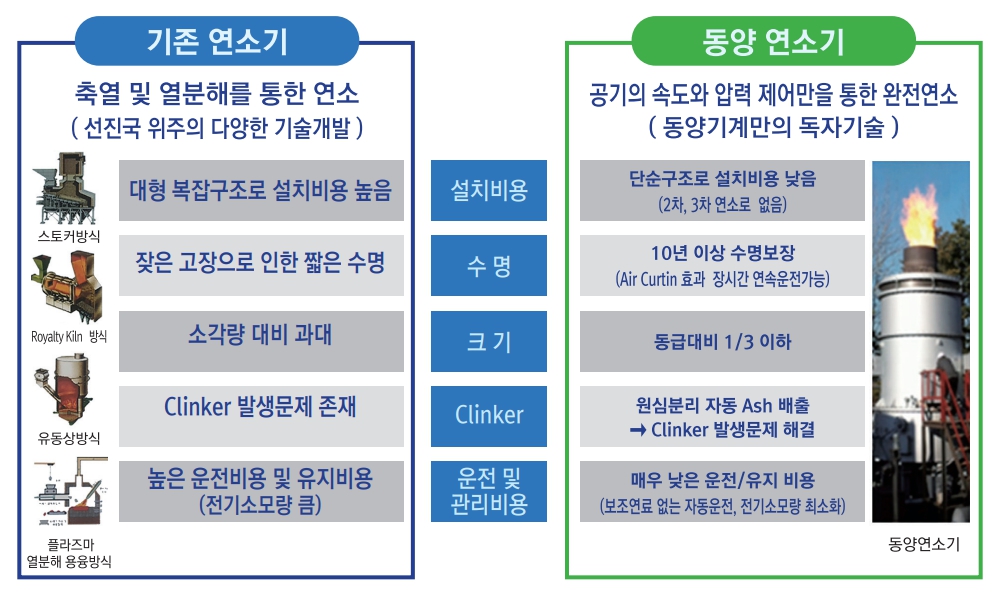

기술비교

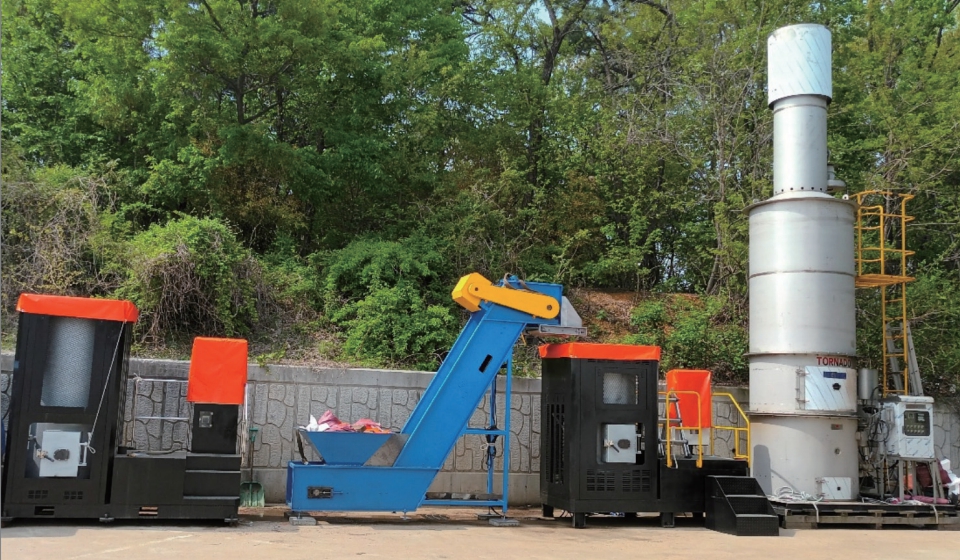

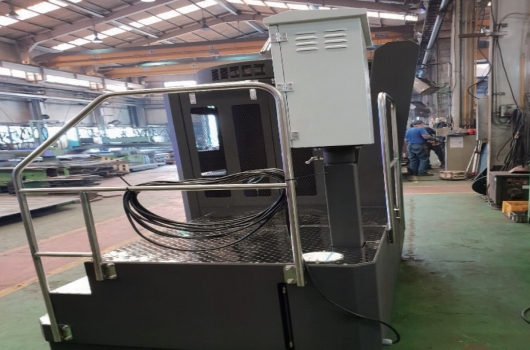

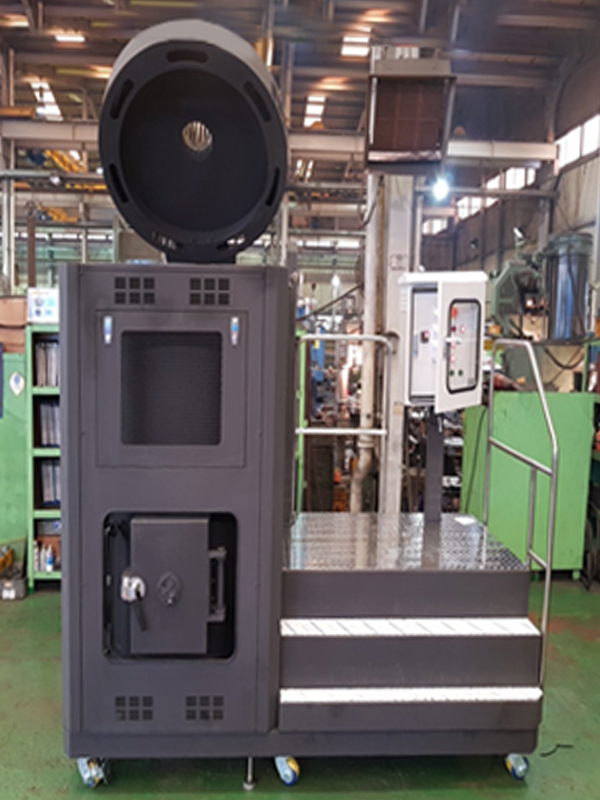

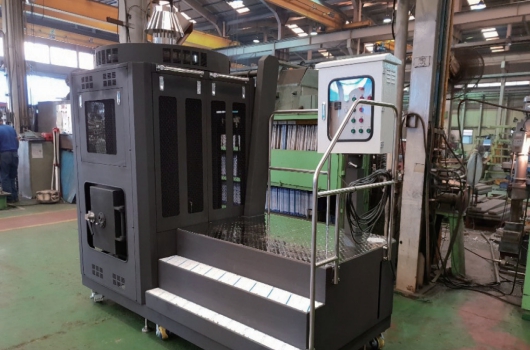

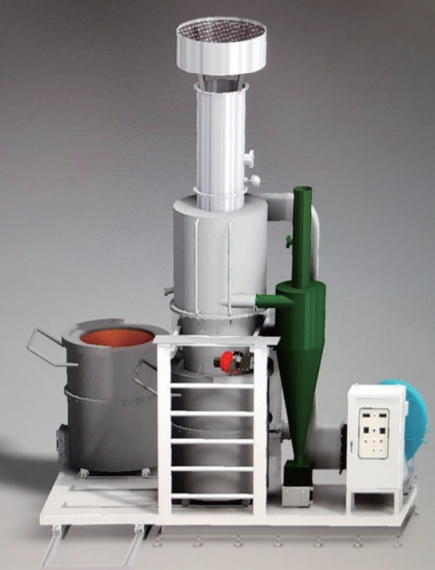

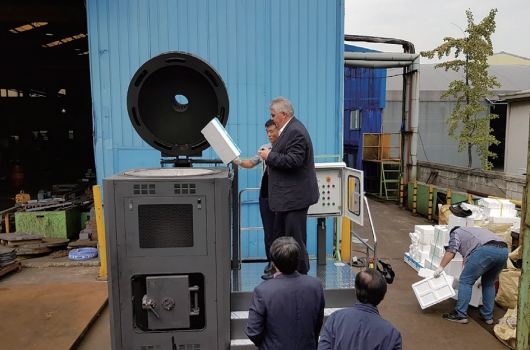

이동형 소각기 (고온열분해 소각시스템)

이동형 소각기 성능 및 특장점

  • 소각능력(Kg/hr) : 25, 45, 70, 100Kg

  • 10Ton/1Day 중형소각기 주문제작 가능

  • 유해가스 및 다이옥신 : 한국산업기술시험원과 국제SGS 공인

  • 다이옥신 검출량 국내기준 1/30 수준의 우수한 연소 능력,

  • 특허 및 지적재산권

  • 국내 : 발명특허 4건, 디자인등록 2건

  • 해외 : PCT4건 국제특허국 등록완료, 미국, 일본, EU, 태국, 베트남, 인도네시아, 브라질, 멕시코 현지 국제특허 출원완료

  • 경제성 높은 소각로 운전비용

  • 구조가 간단특허 기술유지관리가 용이

다양한 폐기물 처리

▶ 단순한 구조

  • - 소각 연소 부분에 원천기술을 적용하여 구조가 단순

  • - 제작기간(2개월)이 짧으며, 유지관리가 용이, A/S 문제해소

  • - 운전조작이 쉬워 일반인도 간단한 교육 후 운용이 가능

▶ 탁월한 운영조건

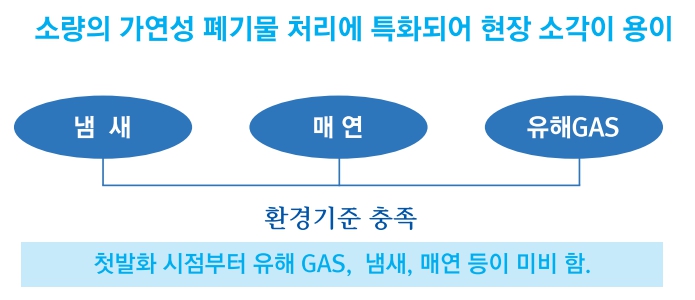

  • - 농어촌, 소규모 마을, 섬 지역, 군 부대, 공장, 병원 등 소단위 가연성 폐기물의 처리가 탁월함

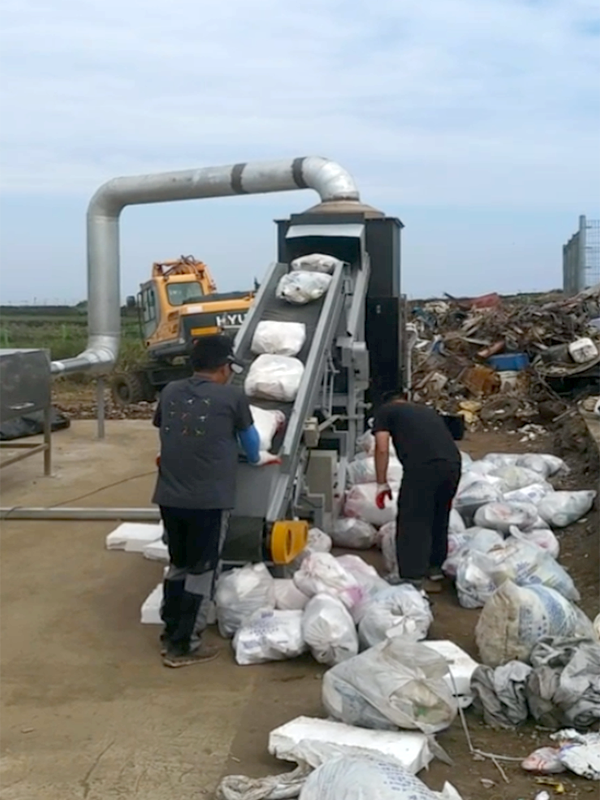

  • - 폐기물 등이 자동 투입되는 컨베이어를 채택한 소형 소각장치로 준 연속식으로 사용이 가능함

▶ 가연성 혼합 폐기물의 동시 소각이 가능

  • - 연소성이 탁월하여 재활용품만 선별 후 소각이 가능

  • - 폐 비닐, 폐 플라스틱, PET병 등의 난 분해성 고분자 폐기물과 가연성 혼합 폐기물의 소각이 가능함
    (음식물쓰레기는 전용시스템이 필요)

▶ 편리한 이동성

  • - 소각기 설비 중량 : 1.6~2.5톤/대

  • - 전기소모량1~3Kw/hr : 3Kw 자가발전기 탑재

  • - 차량에 탑재하여 섬 지역, 환경 후진국의 산간 오지 밀림 속 쓰레기 이동 소각 가능

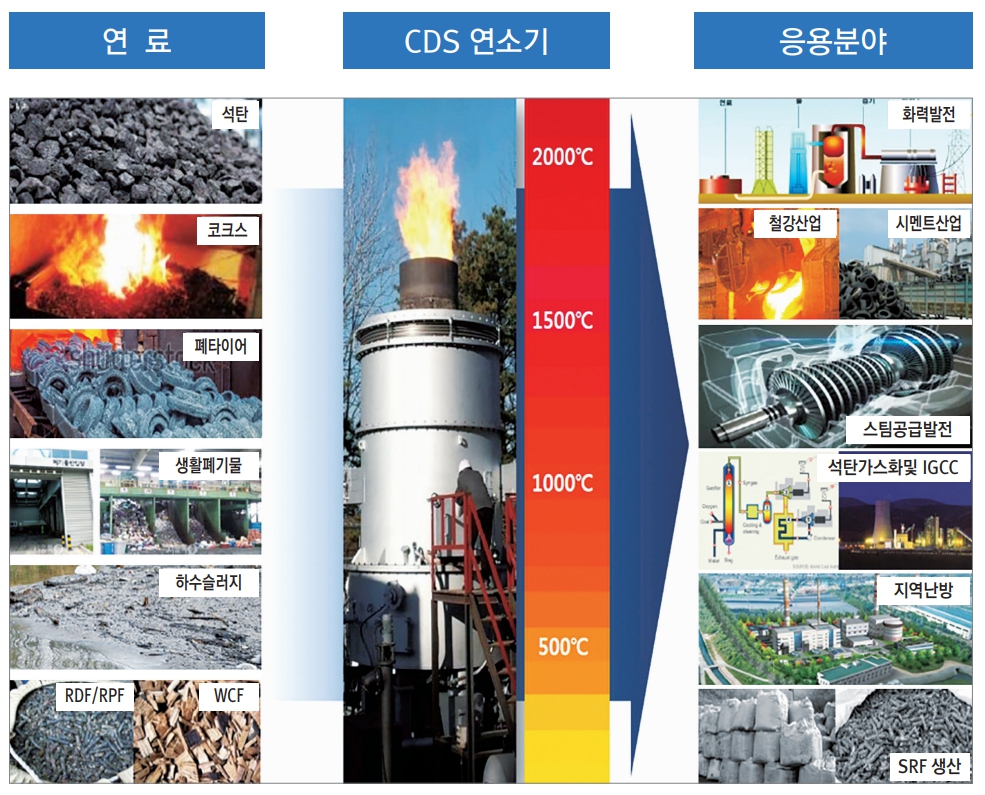

CDS 연소기술활용분야
